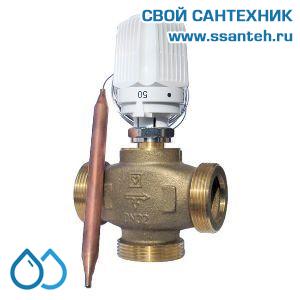

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Диапазон регулирования | +40...+70°С | ||
Гистерезис | 0,3К | ||
Защита от перегрева | 10К выше макс. значения по шкале | ||
Работа клапана | При нагреве термобаллона термостат закрывает канал А-АВ и открывает канал В-АВ | ||
Диаметр (DN), мм | 32 | ||
Присоединение труб | резьбовое 1 1/2", НР плоское уплотнение | ||
Kvs, | 6,44 м3/ч | ||
Макс. рабочая температура | 120 °C | ||
Мин. рабочая температура | +2 °C | ||
Макс. рабочее давление | 10 бар | ||
Макс. перепад давления на клапане при работе в термостатическом режиме | 0,2 бар | ||
Корпус клапана | никелированная латунь | ||
Шпиндели | нержавеющая сталь | ||
Уплотнение | EPDM | ||
Масса, кг | |||
Происхождение | Россия |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
- Монтаж должен осуществляться по направлению потока, который обозначен стрелками на корпусе клапана.
- Чтобы избежать образование отложений, шпиндель в верхней части клапана защищен вторым уплотнительным кольцом. В качестве уплотнения шпинделя служат два O-Ring уплотнения, которые находятся в латунной втулке. Втулку можно заменить во время эксплуатации системы. Уплотнительные кольца обеспечивают простоту в обслуживании и легкость хода шпинделя клапана.
ВНИМАНИЕ!
EPDM-уплотнения, под воздействием смазочных материалов на основе минеральных масел, разбухают и выходят из строя. В качестве антифризов допускается использование водных растворов этилен- и пропиленгликоля с объемной концентрацией 15-45% с ингибиторами коррозии.
Параметры\Номер для заказа | 7761T742101 | 7761T742102 | 7761T742103 | 7761T742104 | |||||
Диапазон регулирования, °C | + 40 … + 70 | + 40 … + 70 | + 40 … + 70 | + 40 … + 70 | |||||
Максимальная температура среды, °C | 120 | 120 | 120 | 120 | |||||
Максимальное давление среды, (PN) бар | 10 | 10 | 10 | 10 | |||||
Диаметр клапана, (DN) мм | 15 | 20 | 25 | 32 | |||||
Пропускная способность, (Kvs) м3/час | 3,0 | 3,0 | 6,27 | 6,44 | |||||
Присоединение труб, G (плоское уплотнение) | 3/4" НР | 1" НР | 1 1/4" НР | 1 1/2" НР | |||||
Цена,руб. с НДС | от 8222 руб | от 8818 руб | от 11036 руб | от 11208 руб |

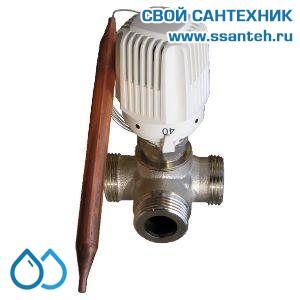

АНАЛОГИЧНЫЕ ТРЕХХОДОВЫЕ ТЕРМОСТАТИЧЕСКИЕ КЛАПАНЫ
Параметры\Номер для заказа | 7761T750101 | 7761T750102 | 7761T750103 | 7761T750104 | |||||
Диапазон регулирования, °C | + 20 … + 70 | + 20 … + 70 | + 20 … + 70 | + 20 … + 70 | |||||
Максимальная температура среды, °C | 120 | 120 | 120 | 120 | |||||
Максимальное давление среды, (PN) бар | 10 | 10 | 10 | 10 | |||||
Диаметр клапана, (DN) мм | 15 | 20 | 25 | 32 | |||||
Пропускная способность, (Kvs) м3/час | 3,0 | 3,0 | 6,27 | 6,44 | |||||
Присоединение труб, G (плоское уплотнение) | 3/4" НР | 1" НР | 1 1/4" НР | 1 1/2" НР | |||||
Цена,руб. с НДС | от 13263 руб | от 13775 руб | от 15906 руб | от 16071 руб |
Параметры\Номер для заказа | 7761T742001 | 7761T742002 | 7761T742003 | 7761T742004 | |||||
Диапазон регулирования, °C | + 20 … + 50 | + 20 … + 50 | + 20 … + 50 | + 20 … + 50 | |||||
Максимальная температура среды, °C | 120 | 120 | 120 | 120 | |||||
Максимальное давление среды, (PN) бар | 10 | 10 | 10 | 10 | |||||
Диаметр клапана, (DN) мм | 15 | 20 | 25 | 32 | |||||
Пропускная способность, (Kvs) м3/час | 3,0 | 3,0 | 6,27 | 6,44 | |||||
Присоединение труб, G (плоское уплотнение) | 3/4" НР | 1" НР | 1 1/4" НР | 1 1/2" НР | |||||
Цена,руб. с НДС | от 7519 руб | от 8116 руб | от 10334 руб | от 10505 руб |
Параметры\Номер для заказа | 7761T742143 | 7761T742145 | 7745T742120 | 7761T742144 | 7761T742146 | 7746T742120 | |||||||
Диапазон регулирования температуры,°С | +40...+70 | +40...+70 | +40...+70 | +40...+70 | +40...+70 | +40...+70 | |||||||
Гистерезис, К | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | |||||||
Диаметр клапана (DN), мм | 15 | 20 | 20 | 15 | 20 | 20 | |||||||
Присоединение труб | резьбовое 1/2" НР | резьбовое 3/4" НР | резьбовое 3/4" НР | резьбовое 1/2" НР | резьбовое 3/4" НР | резьбовое 3/4" НР | |||||||
Пропускная способность клапана Kvs, м3/ч | 3,5 | 4,2 | 5,5 | 3,5 | 4,2 | 5,5 | |||||||
Максимальная рабочая температура, °C | 120 | 120 | 120 | 120 | 120 | 120 | |||||||
Максимальное рабочее давление, бар | 10 | 10 | 10 | 10 | 10 | 10 | |||||||
Максимальный перепад давления на клапане при работе в термостатическом режиме, бар | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | |||||||
Распределение потоков в клапане | Слева направо | Слева направо | Слева направо | Справа налево | Справа налево | Справа налево | |||||||
Масса, кг | |||||||||||||
Цена,руб. с НДС | от 8894 руб | от 9004 руб | от 9335 руб | от 8894 руб | от 9004 руб | от 9335 руб |

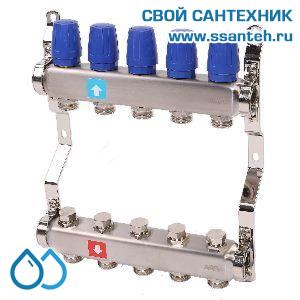

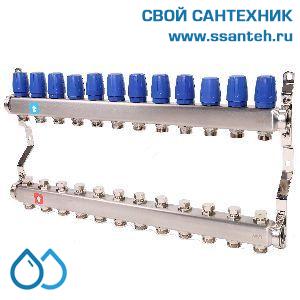

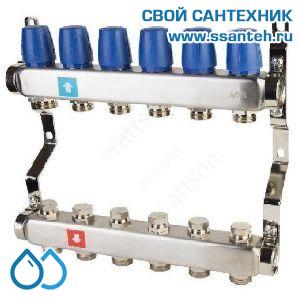

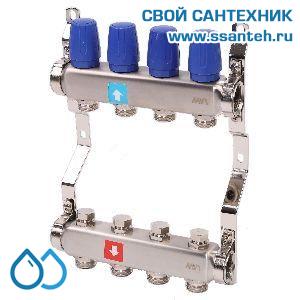

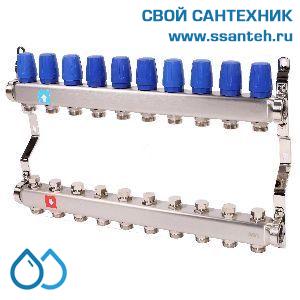

Распределители штанговые для теплого пола, систем стенового и потолочного нагрева / охлаждения.
Артикул распределителя | Количество контуров, шт. | Присоединение контуров | Присоединение магистралей | Расходомеры | Воздухоудалитель | Сливной вентиль | Цена, руб. (розница/пост./опт) | ||||||||
MS.402.06 | 2 | 3/4", НР "евроконус" | 1", ВР | Нет | Кран Маевского | Есть | от 2642 руб | ||||||||
MS.403.06 | 3 | 3/4", НР "евроконус" | 1", ВР | Нет | Кран Маевского | Есть | от 3534 руб | ||||||||
MS.404.06 | 4 | 3/4", НР "евроконус" | 1", ВР | Нет | Кран Маевского | Есть | от 4562 руб | ||||||||
MS.405.06 | 5 | 3/4", НР "евроконус" | 1", ВР | Нет | Кран Маевского | Есть | от 5378 руб | ||||||||
MS.406.06 | 6 | 3/4", НР "евроконус" | 1", ВР | Нет | Кран Маевского | Есть | от 6692 руб | ||||||||
MS.407.06 | 7 | 3/4", НР "евроконус" | 1", ВР | Нет | Кран Маевского | Есть | от 7420 руб | ||||||||
MS.408.06 | 8 | 3/4", НР "евроконус" | 1", ВР | Нет | Кран Маевского | Есть | от 8219 руб | ||||||||
MS.409.06 | 9 | 3/4", НР "евроконус" | 1", ВР | Нет | Кран Маевского | Есть | от 9566 руб | ||||||||
MS.410.06 | 10 | 3/4", НР "евроконус" | 1", ВР | Нет | Кран Маевского | Есть | от 10510 руб | ||||||||
MS.411.06 | 11 | 3/4", НР "евроконус" | 1", ВР | Нет | Кран Маевского | Есть | от 11066 руб | ||||||||
MS.412.06 | 12 | 3/4", НР "евроконус" | 1", ВР | Нет | Кран Маевского | Есть | от 9912 руб | ||||||||

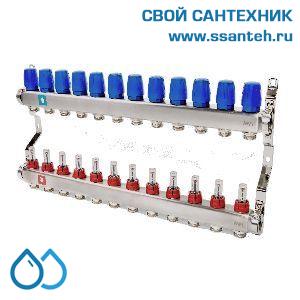

MS.502.06 | 2 | 3/4", НР "евроконус" | 1", ВР | Есть | Кран Маевского | Есть | от 3918 руб | ||||||||
MS.503.06 | 3 | 3/4", НР "евроконус" | 1", ВР | Есть | Кран Маевского | Есть | от 6233 руб | ||||||||
MS.504.06 | 4 | 3/4", НР "евроконус" | 1", ВР | Есть | Кран Маевского | Есть | от 5883 руб | ||||||||
MS.505.06 | 5 | 3/4", НР "евроконус" | 1", ВР | Есть | Кран Маевского | Есть | от 6678 руб | ||||||||
MS.506.06 | 6 | 3/4", НР "евроконус" | 1", ВР | Есть | Кран Маевского | Есть | от 7348 руб | ||||||||
MS.507.06 | 7 | 3/4", НР "евроконус" | 1", ВР | Есть | Кран Маевского | Есть | от 8317 руб | ||||||||
MS.508.06 | 8 | 3/4", НР "евроконус" | 1", ВР | Есть | Кран Маевского | Есть | от 9512 руб | ||||||||
MS.509.06 | 9 | 3/4", НР "евроконус" | 1", ВР | Есть | Кран Маевского | Есть | от 9304 руб | ||||||||
MS.510.06 | 10 | 3/4", НР "евроконус" | 1", ВР | Есть | Кран Маевского | Есть | от 11500 руб | ||||||||
MS.511.06 | 11 | 3/4", НР "евроконус" | 1", ВР | Есть | Кран Маевского | Есть | от 11248 руб | ||||||||
MS.512.06 | 12 | 3/4", НР "евроконус" | 1", ВР | Есть | Кран Маевского | Есть | от 12242 руб |
T4070 | Термостатический элемент с выносным термобаллоном +40...+70°С, капиляр 2м |
